Чистка и обслуживание PlayStation 5
Профилактическое обслуживание системы охлаждения PlayStation 5. Замена жидкого металла и термоинтерфейсов. Ремонт, связанный с ошибками в работе из-за перегрева консоли.
Когда нужна эта услуга
Вентилятор системы охлаждения PlayStation 5 внезапно стал шуметь, как «пылесос».
Под нагрузкой в игре PlayStation 5 внезапно отключается.
Консоль PlayStation 5 достаточно долго не обслуживалась после окончания официальной гарантии: техническое обслуживание не проводилось.
Обслуживание подбирается по фактическому состоянию конкретной консоли.
Что входит в обслуживание
Основные узлы загрязнения и возможные дополнительные услуги ТО PS5.

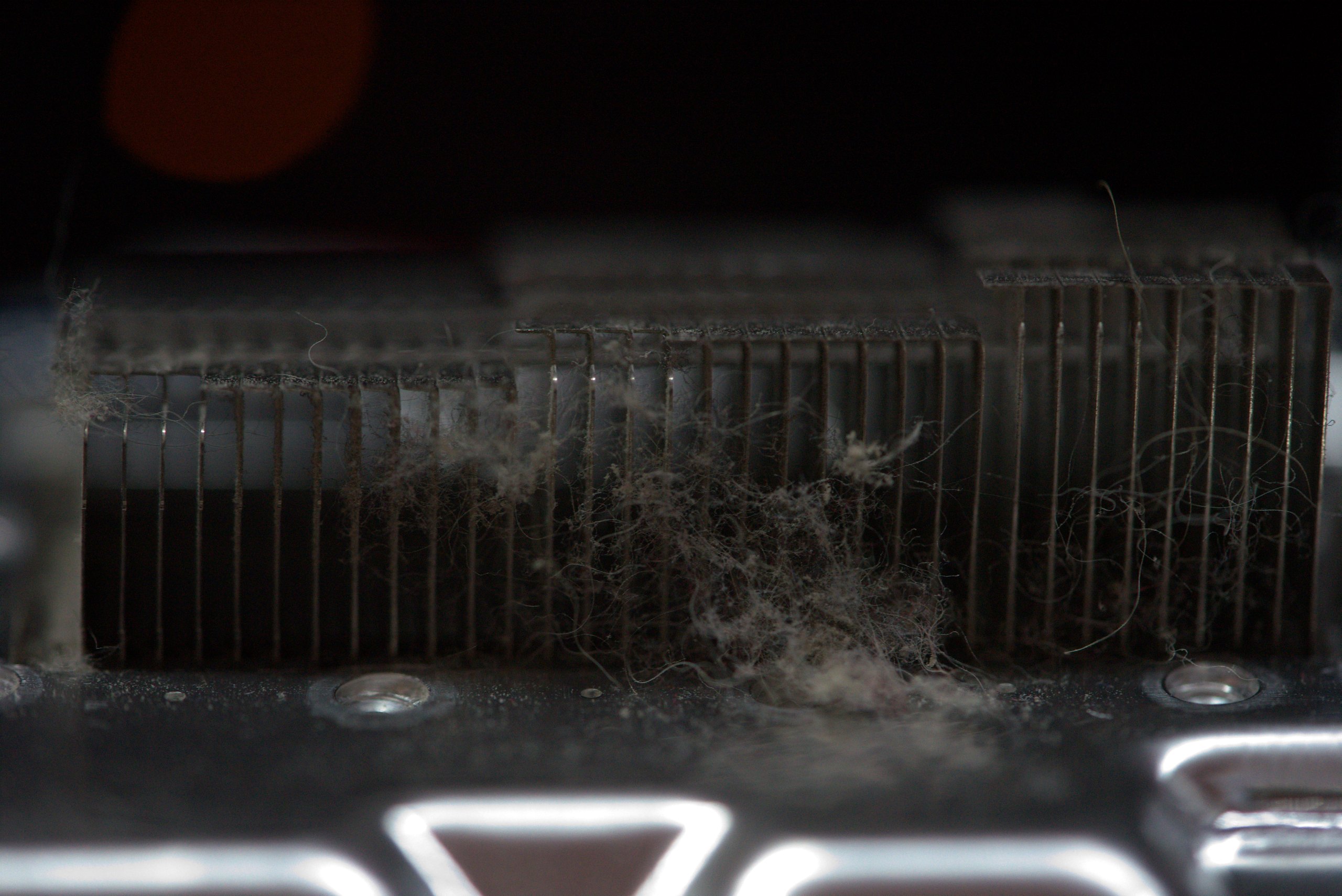

ЗагрязнениеЧистка радиатора игровой консоли PS5. Радиатор — основное место скопления шерсти и пыли, которые негативно сказываются на охлаждении приставки.
Можно добавить при необходимости
Эти работы не входят автоматически в основную услугу. Если они нужны, согласуем их отдельно.
Термопрокладки (или жидкий термоинтерфейс) в PlayStation 5 играют критически важную роль. Если жидкий металл отвечает за охлаждение «сердца» консоли (процессора), то термопрокладки защищают от перегрева видеопамять (GDDR6) и систему питания (VRM), которые греются едва ли не сильнее самого чипа.
От проверки до выдачи
- 01Диагностика
- 02Согласование
- 03Ремонт
- 04Тестирование
- 05Выдача
Определяем фактическую причину неисправности.
Проведите в сторону, чтобы посмотреть следующий этап
Подробный разбор
Понимание ремонта начинается с причины.Почему одинаковые симптомы могут требовать разных решений.

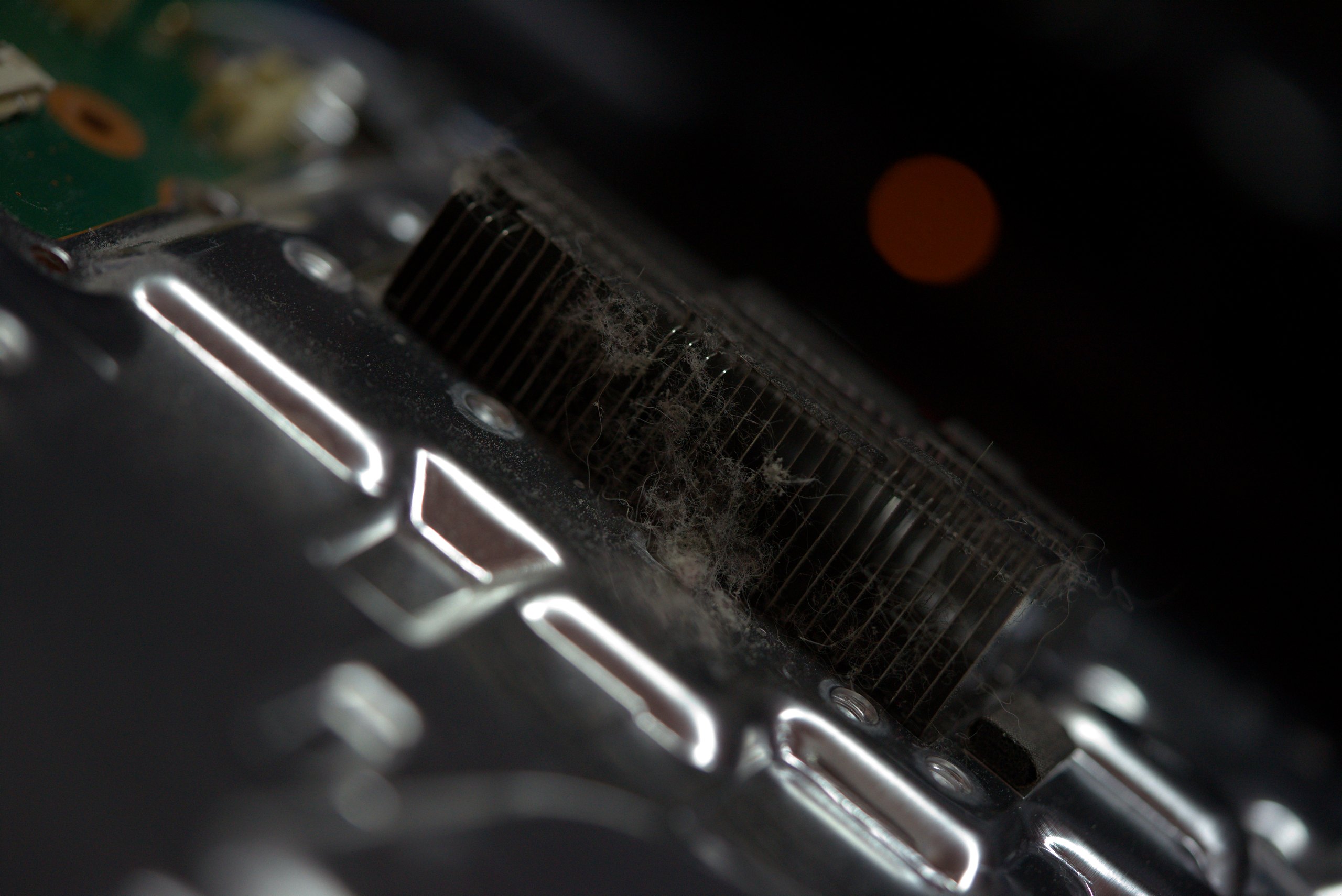

Почему PlayStation 5 начинает шуметь и перегреваться
Система охлаждения PlayStation 5 рассчитана на значительную тепловую нагрузку. Во время игры одновременно работают центральные и графические вычислительные блоки, память, преобразователи питания и другие узлы, поэтому внутри корпуса постоянно выделяется большое количество тепла. Пока воздушные каналы, вентилятор и рёбра радиатора чистые, система может эффективно отводить тепло. Но со временем пыль постепенно оседает не только на видимых решётках, но и глубже — в радиаторе и возле элементов блока питания.
Важно понимать: сам факт наличия пыли ещё не означает критический перегрев. Проблема начинается тогда, когда загрязнение заметно уменьшает проходное сечение радиатора или мешает нормальному движению воздуха.
Как устроен теплоотвод в PlayStation 5
Тепло от основного процессора PS5 отводится не напрямую воздухом.
Между кристаллом APU и системой охлаждения существует несколько последовательных этапов передачи тепла:
APU → жидкий металл → контактная поверхность радиатора → тепловые трубки и радиатор → воздух → окружающая среда.

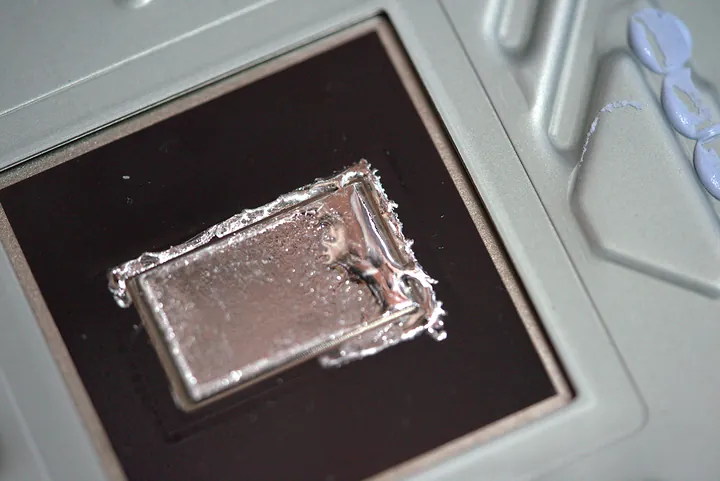

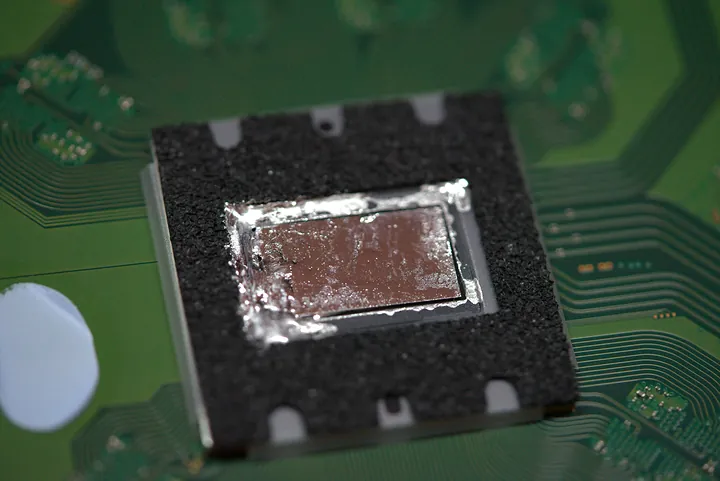

Зачем в PS5 используется жидкий металл
Жидкий металл — это не разновидность обычной термопасты.
Главное его преимущество — очень эффективная передача тепла между двумя металлическими поверхностями. Для мощного и компактного устройства это позволяет уменьшить температурный перепад между APU и радиатором.
Но высокая эффективность имеет обратную сторону: жидкометаллические составы электропроводны. Их попадание на элементы платы может привести к короткому замыканию. Именно поэтому зона APU в PS5 имеет специально рассчитанную систему удержания и изоляции жидкого металла. Sony отдельно рассказывала, что при разработке оригинальной PS5 значительная работа была посвящена именно безопасной изоляции этой зоны.

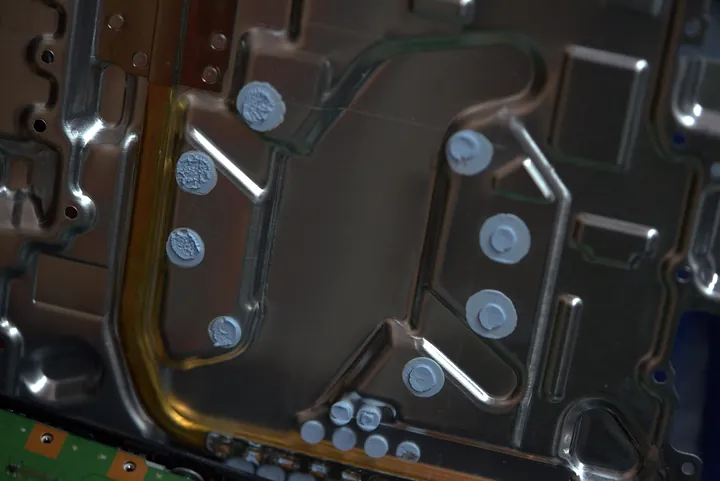

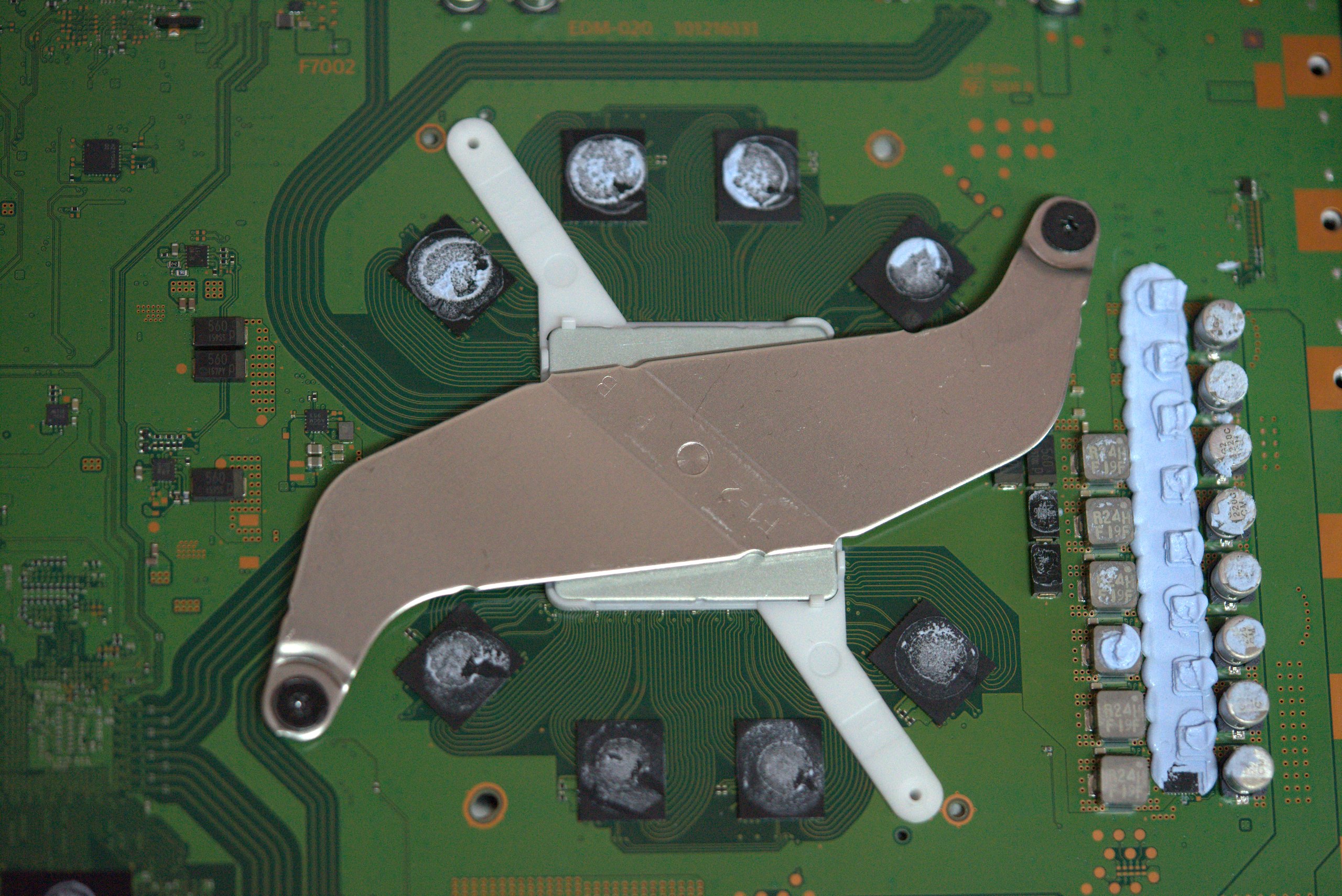

Термоинтерфейсы памяти и системы питания
Кроме APU, внутри PlayStation 5 есть множество компонентов, которые также выделяют тепло.
В первую очередь это микросхемы памяти и силовые элементы преобразователей напряжения. Между ними и металлическими элементами системы охлаждения используются специальные теплопроводящие материалы.
Именно здесь важно различать два понятия:
Почему разные ревизии PS5 нельзя обслуживать совершенно одинаково
Под названием PlayStation 5 существует несколько аппаратных поколений.
Конструкция оригинальных CFI-10xx, последующих CFI-11xx и CFI-12xx менялась. Sony уменьшала и перерабатывала элементы системы охлаждения, изменялась компоновка платы и некоторые внутренние компоненты. Даже вентиляторы ранних моделей встречаются в разных исполнениях и отличаются количеством лопастей и электрическими параметрами.
Позже появилась PS5 Slim с ещё более заметно переработанной внутренней конструкцией, а затем PS5 Pro. При этом принцип использования жидкого металла в качестве термоинтерфейса APU сохранился. В PS5 Pro Sony даже дополнительно изменила геометрию зоны нанесения жидкого металла, добавив небольшие канавки для более стабильного его распределения.
