Замена стиков DualSense на TMR
Замена штатных стиков DualSense на TMR-модули с калибровкой. Бесконтактное измерение положения не исключает износ механики и другие неисправности контроллера.
Когда нужна эта услуга
Персонаж, камера или курсор двигаются сами, даже когда вы не трогаете стик. В одном направлении движение плавное, а в другом появляются рывки, провалы или неправильная чувствительность у геймпада Dualscense 5.
Подходит для контроллеров, которыми часто играют в шутеры, гонки, спортивные и другие игры с постоянной работой аналоговых 3D стиков. Особенно если джойстики регулярно используются в кальянных, на турнирах.
Если стандартные потенциометрические механизмы изнашиваются, можно рассмотреть установку TMR-модулей. Для определения положения они не используют контактный потенциометр, но механические части стика и другие узлы контроллера по-прежнему подвержены износу.
Что входит в обслуживание
Ниже — основные операции и проверки, которые относятся к этой услуге.

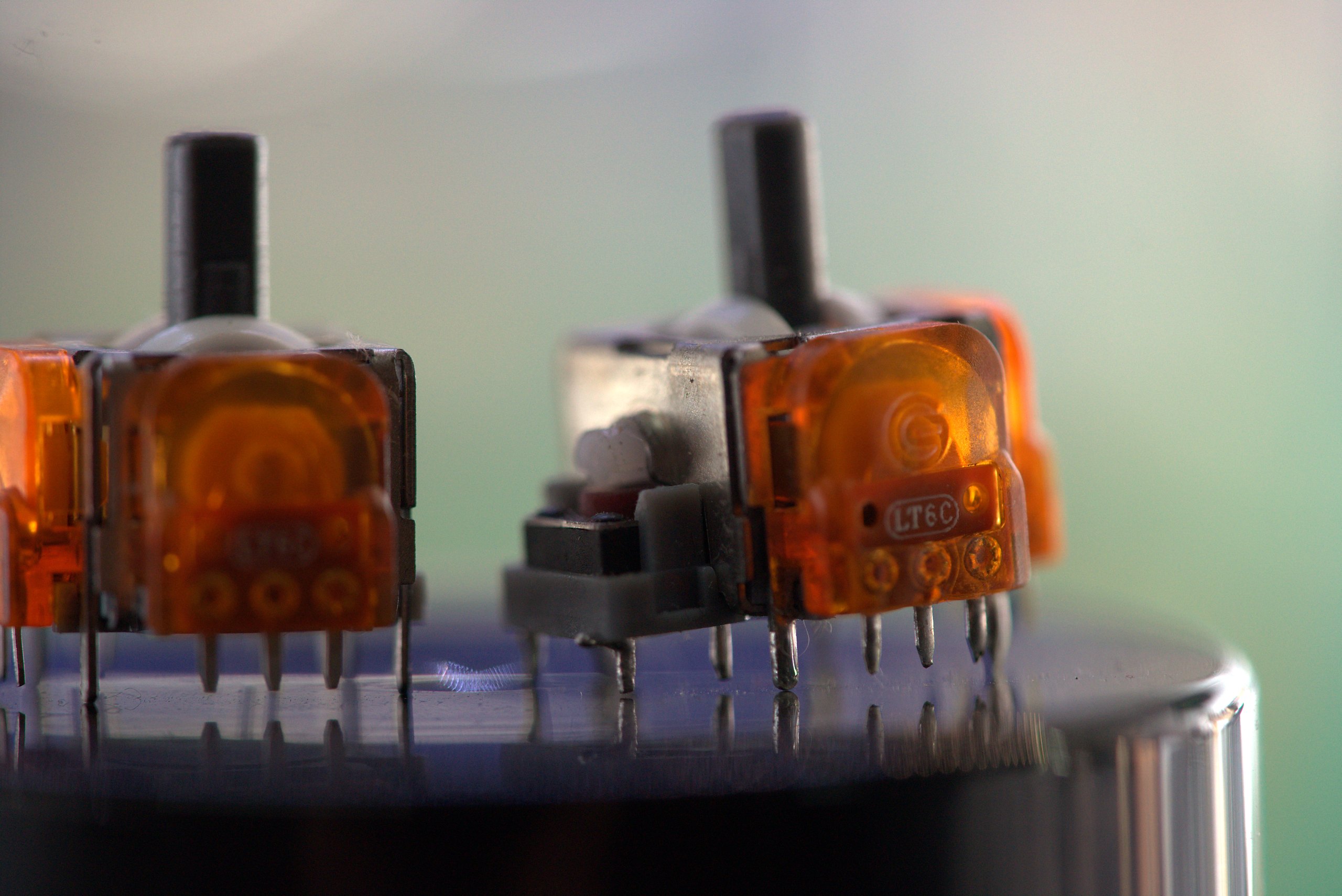

Устанавливаем TMR-модулиМонтируем новые TMR-аналоги, пропаиваем все механические и сигнальные контакты и проверяем качество соединений.
От проверки до выдачи
- 01Диагностика
- 02Согласование
- 03Ремонт
- 04Тестирование
- 05Выдача
Определяем фактическую причину неисправности.
Проведите в сторону, чтобы посмотреть следующий этап
Подробный разбор
Понимание ремонта начинается с причины.Почему одинаковые симптомы могут требовать разных решений.
TMR-стики отличаются от обычных потенциометрических аналогов принципом определения положения. В стандартном механизме со временем изнашиваются контактные элементы, из-за чего могут появляться дрейф, нестабильный центр и неравномерная реакция по осям.
При установке TMR-модулей важно не просто заменить два механизма. После пайки необходимо проверить центр каждой оси, полный диапазон отклонения, симметрию движения и корректность возврата стика в нейтральное положение. Даже исправный новый модуль без настройки может работать хуже ожидаемого.
Отдельное внимание требуется самой плате контроллера. Демонтаж старых аналогов выполняется с большим количеством паек и массивными крепёжными выводами, поэтому перегрев платы или неаккуратное удаление припоя может повредить контактные площадки и переходные отверстия.
Что такое TMR-стики и как они работают
TMR (Tunnel Magnetoresistance — туннельное магнитосопротивление) — это технология бесконтактного определения положения стика с помощью магнитного поля.
В обычном аналоговом механизме положение стика определяется двумя потенциометрами — по одному для осей X и Y. Внутри каждого потенциометра есть контактные элементы, которые физически перемещаются по резистивной поверхности. Именно изменение сопротивления позволяет контроллеру понять, насколько и в какую сторону отклонён стик.
Такая конструкция проста и хорошо работает, но у неё есть естественный недостаток: контактные поверхности постепенно изнашиваются. Сотни тысяч движений стика, пыль, загрязнения и механическая нагрузка со временем могут изменить характеристики потенциометра. В результате появляются знакомые симптомы — дрейф, нестабильный центр, скачки показаний или неправильная реакция в отдельных направлениях.
Чем TMR отличается от обычного потенциометрического стика
Главное отличие — способ измерения положения, а не сама механика ручки.
У обычного аналога есть контактная измерительная часть:
механическое движение → контакт по резистивной дорожке → изменение сопротивления.
